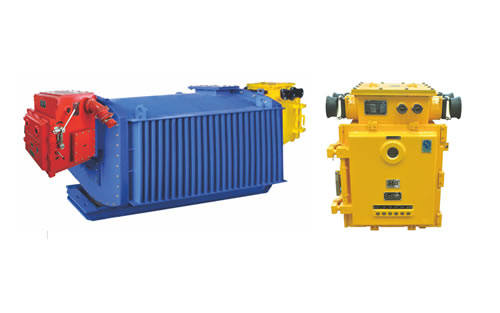

产品介绍

适用于煤矿井下和其它周围介质中含有甲烷煤尘混合物的爆炸气体环境中，安装在矿用隔爆型移动变电站的低压侧，能对低压侧电网的各种故障进行检测，并将故障断电信号传递给移变高压侧真空开关，由其断开移动变电站高压侧电源。对电压3300V、1140V、660V额定电流至1000A以下的供电系统进行保护。该保护箱与矿用隔爆兼本质安全型移动变电站用高压真空开关进行配套使用，共同组成低压侧故障分断高J玉侧电源的理想型移动变电站系统。与KJ系列煤矿井下电力电网监控系统连接，可以实现远程自动控制及监测、监控电力设备，实现变电所无人值守等现代化管理。

功能特点

1、与变压器和低压综合保护箱配套组成国际先进的低压侧故障分断变压器高压侧电源的运行模式，解决原移动变电站用低压馈电开关不能保护的盲区。

2、采用最新设计的平移式快开门结构，分为双侧最多四回路出线，能够满足多重负荷的连接。

3、全中文、液晶实时显示系统三相电压、三相电流、有功功率、无功功率、电度、绝缘电阻、合分闸状态、故障信息等参数，下拉式菜单，不必打开箱门就可进行参数整定修改。

4、综合保护器采用先进的微处理器和大容量新型芯片，配以高精度的数据处理及先进的保护算法，保护精度高、反应速度快。与移动变电站用高压开关相配具有短路、过载、电度计量、过压、欠压、三相不平衡、断相、漏电闭锁、选择性漏电保护、风电闭锁、瓦斯闭锁、变压器超温报警等多种保护功能。

5、无论开关处于分闸或合闸状态，在线干欧表功能，可实时显示当前绝缘状况，便于及时提前维护和调整网络绝缘程度。

6、标准CAN-BUS、R5485通讯接口(此接口为本质安全型最大开路电压17V、最大短路电流80mA)，能实时主动上传参数、事件、故障信息等，可直接接入监控网络，不需安全隔离装置，方便组网集控，实现遥测、遥控、遥信、遥调等四遥功能，实现供电系统自动化。

技术参数
