产品介绍

煤矿井下电力电网监控系统是公司充分利用地面配电管理系统（联合国电自动化研究院研发中心）成熟技术的基础上，结合公司十余年专业研发隔爆产品的经验，根椐我国煤炭企业生产供电的特点和管理模式精心设计的应用先进计算机网络通讯和控制技术，对矿井电网设备进行监视、测量、保护和控制，实现了对井下高低压供电设备进行实时电力数据采集、数据记录、故障诊断、故障预警、故障记录自动化控制的大型监控网络系统。从而实现地面调度中心对井下高低压供电设备的遥测、遥信、遥调和遥控的”四遥“功能，使矿井供电系统的稳定性和可靠|生显著提高，有效减少了矿井无计划停电事故的发生，并可生成多种记录和统计报表。

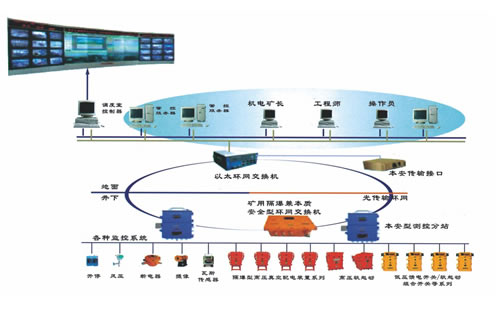

系统基于工业以太网+现场总线的模式构建，采用智能化的接口设备，既支持工业以太网，也具有标准的R5485和CAN通讯接口。系统主要由地面主站调度监控系统、矿用隔爆型监控分站、矿用隔爆型以太环网交换机、内置ZKJB-2000综合保护器的矿用隔爆兼本质安全型高压真空配电装置、内置ZKJB-K1综合保护器的矿用隔爆兼本质安全型真空馈电开关、本安电源等组成，可实现陕速故障诊断，保证控制的实时性、确定断口可靠性。

1、具有优良的团建操作平台，功能强大，易于使用，支持WEB浏览。用户可随供电网络变化，进行配电图设计，性能稳定可靠。

2、具有以太网和R5485两种通讯接口，使用方便，传输速率高，信息量大。

3、在地面可动态显示井下变电所高压开关的实时运行状态，实施监测故障信息。

4、系统实时|生好，监测、控制信息反馈及时、准确。

5、系统扩展性好，采用树形劫后，适应性强，可满足煤矿井下多支路供电网络的要求。

6、系统软件采用高级语言及汇编语言编写，具有图形化的用户操作界面。

7、系统容量大，最大可具有250个分站，每个分站可监控16台高压开关。

功能特点

1、遥测功能：在地面显示各高压开关当前的过载、短路、漏电延时等整定值，在地面显示各高压开关的进线侧电压值，在地面显示各高压开关的负载侧电流值，在地面显示各高压开关的合／分闸状态，遥测采集电能、电量、峰谷值等。

2、遥控功能由地面远程控制高压开关的分／合闸，由地面远程控制高压开关的综合保护器复位。

3、遥调功能由地面远程设定高压开关的整定权属于地面调度中心（井上优先）或尾于井下现场（井下优先），当设定为井上优先时，由地面控制中心控制综保的整定值。

4、综合保护功能：具有短路速断保护、过载反时限保护、电流型馈电保护、电缆开路、短路保护、高电压保护、低电压保护等。

5、报表功能：操作记录报表及打印，故障记录报表打印，实时参数报表打印。

技术参数
